Kit Cabo RJ45 com Conversor RS232 x RS485 para PTZ

O Kit Cabo RJ45 com Conversor RS232 x RS485 para Câmeras PTZ é uma solução prática para conectar controladoras, joysticks e Câmeras Robótica PTZ que utilizam comunicação serial. Ele é indicado para instalações de vídeo profissional, transmissão ao vivo, igrejas, auditórios, salas de reunião, estúdios, eventos e sistemas de monitoramento onde o controle da câmera precisa ser mais estável, organizado e com maior alcance.

Na instalação de uma Câmera PTZ,, a conexão de vídeo por USB, HDMI, SDI ou rede nem sempre é suficiente para controlar os movimentos da câmera. Para comandos como pan, tilt, zoom, foco, presets e navegação via joystick, muitos modelos utilizam comunicação serial RS232, RS485 ou RS422 compatível com RS485.

É exatamente para esse tipo de aplicação que este kit foi desenvolvido. Ele facilita a comunicação entre controladoras PTZ e câmeras compatíveis, convertendo o sinal serial RS232 para RS485 e permitindo uma instalação mais flexível, principalmente quando a câmera fica distante da mesa de operação.

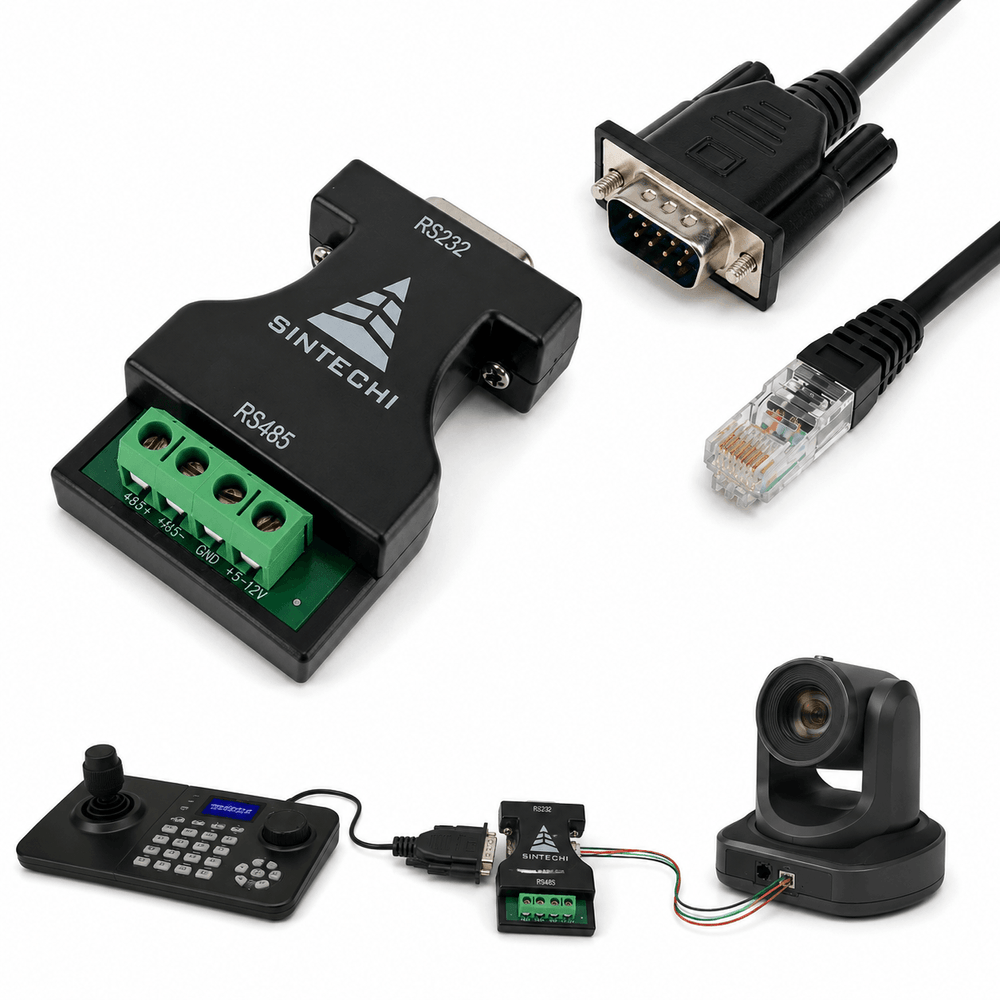

O kit é composto por um Cabo Console Serial RJ45 x DB9 RS232 de 1 metro e um Conversor Serial RS232 para RS485 Sintechi DB9. O cabo possui conector DB9 RS232 macho em uma ponta e RJ45 Cat5 Ethernet fêmea na outra. Já o conversor possui conexão RS232 via DB9 fêmea e saída RS485 por barra de terminais, com sinais Data+, Data- e GND.

Um ponto importante: apesar de utilizar conector RJ45 e cabo padrão Cat5, este kit não transforma a câmera em uma câmera IP e não substitui uma conexão de rede TCP/IP. O conector RJ45, neste caso, é usado como meio físico para comunicação serial, muito comum em controladoras PTZ, joysticks, sistemas de automação e equipamentos profissionais de vídeo.

O Kit Cabo RJ45 com Conversor RS232 x RS485 para PTZ é especialmente indicado para controle serial de câmeras robóticas PTZ compatíveis com RS232, RS485 ou RS422 compatível com RS485, incluindo modelos NEOiD, GWV, Minrray e outras câmeras PTZ profissionais que trabalhem com protocolos como VISCA, Pelco-D e Pelco-P.

A grande vantagem do RS485 é o alcance. Enquanto o RS232 é mais indicado para distâncias curtas, geralmente até 5 metros, o RS485 pode trabalhar com distâncias muito maiores, chegando a até 1200 metros em condições adequadas de cabeamento, instalação e interferência. Na prática, isso permite controlar câmeras PTZ em locais mais afastados, como palcos, igrejas, auditórios, salas de conferência, estúdios multicâmera, eventos ao vivo e instalações fixas.

Como usar
Conecte o Cabo DB9 RS232 macho à controladora, joystick ou equipamento com saída serial compatível. Em seguida, utilize o Conversor RS232 x RS485 para transformar o sinal e enviar os comandos pela saída RS485, respeitando a ligação correta dos terminais Data+, Data- e GND.
No lado da Câmera PTZ, a entrada RS485 ou RS422 compatível com RS485 deve receber os fios correspondentes, sempre seguindo o manual da câmera e da controladora. Para funcionar corretamente, a câmera e a controladora precisam estar configuradas com o mesmo protocolo de controle, endereço da câmera, baud rate e parâmetros de comunicação serial.
Em sistemas PTZ, normalmente esses ajustes ficam no menu da câmera e também no menu da controladora. Em alguns modelos, também pode ser necessário configurar DIP Switch, endereço PTZ, protocolo VISCA, Pelco-D ou Pelco-P e taxa de transmissão.

Principais Funcionalidades:
• Kit para controle de câmeras PTZ
• Ideal para joystick e controladora
• Cabo serial RJ45 x DB9 incluso
• Conversor RS232 x RS485 incluso
• Para comunicação serial PTZ
• Compatível com RS232 e RS485
• Compatível com RS422/RS485
• Suporte a VISCA, se compatível
• Suporte a Pelco-D, se compatível
• Suporte a Pelco-P, se compatível
• Padrão EIA/TIA RS232 e RS485
• RS485 com Data+, Data- e GND
• RS232 com TXD, RXD e RTS
• Comunicação bidirecional transparente
• Modo assíncrono e half-duplex
• Transmissão diferencial RS485
• Taxa de 300 a 115200 bps
• Alcance RS485 de até 1200 m
• Alcance RS232 de até 5 m
• Cabo DB9 macho para RJ45 fêmea
• Comprimento do cabo de 1 metro
• Conversor compacto e leve
• Instalação simples e funcional
• Indicado para vídeo profissional
• Uso em igrejas, eventos e estúdios

Compatibilidade com Equipamentos
Compatível com Câmeras Robótica PTZ, controladoras joystick, módulos seriais e equipamentos eletrônicos que utilizem comunicação RS232, RS485 ou RS422 compatível com RS485, desde que o padrão de pinagem, protocolo, baud rate e ligação dos sinais sejam compatíveis.

Pode ser usado em aplicações como:
• Câmeras PTZ com controle RS485
• Câmeras PTZ com interface RS232
• Câmeras PTZ com RS422 compatível com RS485
• Controladoras PTZ com porta DB9
• Joysticks de controle PTZ
• Sistemas com protocolo VISCA
• Sistemas com protocolo Pelco-D
• Sistemas com protocolo Pelco-P
• Sistemas de vídeo para igrejas
• Salas de reunião e conferência
• Auditórios e eventos ao vivo
• Estúdios de transmissão
• Sistemas multicâmera PTZ
• Sistemas de automação serial
• Placas, módulos e relés compatíveis

Compatibilidade com Câmeras e Controladoras PTZ
Compatível com câmeras e controladoras que possuam comunicação serial RS232, RS485 ou RS422 compatível com RS485, incluindo diversos modelos vendidos na eMania Foto e Vídeo.

Atenção: em alguns modelos com porta RS232 Mini DIN, RS232 proprietária ou cabo serial específico, pode ser necessário utilizar outro cabo ou adaptador adequado entre a câmera, a controladora e o conversor. Antes da instalação, confirme no manual da câmera e da controladora o tipo de conector, pinagem, protocolo de controle, baud rate e endereço PTZ.
